صفر تا صد اصطلاحات مهم جرثقیل که باید بدانید

جرثقیل به عنوان یکی از ابزارهای حیاتی و پرکاربرد در صنایع مختلف شناخته می شود که وظیفه جابجایی و بالا بردن بارها را بر عهده دارد. این دستگاه پیچیده از اجزای متنوعی تشکیل شده و برای درک صحیح عملکرد و استفاده ایمن از آن، آشنایی با اصطلاحات جرثقیل امری ضروری به ویژه برای اپراتورها محسوب می شود. این اصطلاحات، زبان مشترکی را بین فعالان این حوزه ایجاد کرده و درک متقابل را تسهیل می بخشند.

در این مطلب، به معرفی مهم ترین اصطلاحات رایج جرثقیل در زمینه های مختلف از جمله عملکرد، محدودیت ها و انواع آن خواهیم پرداخت. اگر شما نیز قصد کار با جرثقیل را دارید یا برای انجام پروژه های خود به این دستگاه نیاز پیدا کرده اید، مطالعه این مطلب و آشنایی با اصطلاحات رایج جرثقیل می تواند راهنمای مفیدی برای شما باشد.

معرفی کوتاه جرثقیل

پیش از پرداختن به مهم ترین اصطلاحات جرثقیل، لازم است تا درک اولیه ای از این ماشین صنعتی داشته باشیم. انواع جرثقیل از تجهیزاتی نظیر طناب و قرقره برای بلند کردن و جابجایی بار استفاده می کنند. نحوه کارکرد آن ها معمولاً به دو صورت کنترل از داخل کابین اپراتور و یا کنترل بی سیم از راه دور انجام می پذیرد. در هر دو حالت، هدایت دقیق و کنترل شده جرثقیل از اهمیت بالایی برخوردار است و تجربه و مهارت اپراتور نقش بسزایی در بهبود شرایط کنترل و ایمنی کار دارد.

بیشتر بخوانید : برای کسب اطلاعات بیشتر از انواع جرثقیل سقفی کلیک کنید.

آشنایی با اصطلاحات رایج جرثقیل 🚧

درک دقیق اصطلاحات رایج جرثقیل به کاربران و اپراتورها کمک می‌کند تا استفاده‌ای ایمن‌تر، سریع‌تر و کارآمدتر از این دستگاه حیاتی داشته باشند. در ادامه، مهم‌ترین واژه‌ها و مفاهیم فنی جرثقیل را مرور می‌کنیم:

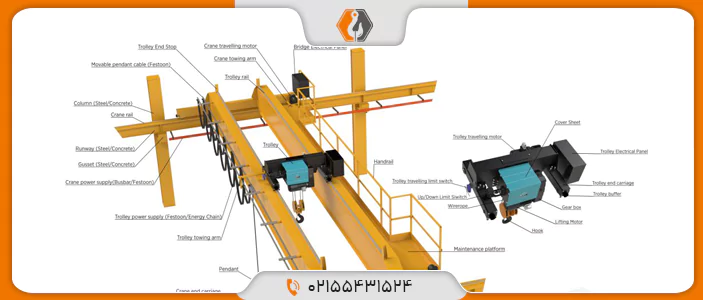

اجزای اصلی جرثقیل

• قرقره (Pulley): چرخ شیارداری که برای تغییر جهت حرکت سیم بکسل یا افزایش نیروی کشش مورد استفاده قرار می‌گیرد.

• سیم بکسل (Cable): طناب فولادی مقاومی که وظیفه‌ی تحمل وزن بار و جابجایی آن را دارد.

• بوم (Boom): بازوی بلند و معمولاً تلسکوپی یا مفصلی که برای بلند کردن و انتقال بار در جهت افقی استفاده می‌شود.

• قلاب (Hook): قطعه‌ای فلزی و خمیده برای اتصال ایمن به بار، نصب‌شده در انتهای بوم یا سیم بکسل.

• کلاف (Sheave): بخشی از قرقره که سیم بکسل درون شیار آن حرکت می‌کند.

بخش‌های مکانیکی و حرکتی

• گیربکس (Transmission): مجموعه‌ای از چرخ‌دنده‌ها که نیروی موتور را تنظیم کرده و به اجزای متحرک منتقل می‌کند.

• موتور (Motor): منبع اصلی توان جرثقیل که می‌تواند الکتریکی، دیزلی یا بنزینی باشد.

ظرفیت‌ها و پارامترهای عملکردی

• بار اسمی (Rated Load): بیشترین وزنی که جرثقیل می‌تواند با رعایت استانداردهای ایمنی جابجا کند.

• بار ناخالص (Gross Load): وزن کل بار به همراه تجهیزات جانبی مانند قلاب و سیم بکسل.

• بار واقعی یا ظرفیت خالص (Payload): وزن واقعی بار بدون احتساب وزن تجهیزات اضافی.

• بار اسمی نهایی (Total Rated Load): بیشترین وزن مجاز در طول بوم و شعاع کاری مشخص.

اندازه‌گیری‌ها و زوایا

• ارتفاع باربرداری (Lifting Height): فاصله عمودی بین سطح زمین تا محل اتصال بار.

• زاویه باربرداری (Angle of Lift): زاویه بین بوم جرثقیل و سطح افق.

• ارتفاع نهایی (Maximum Height): بیشترین ارتفاعی که بار می‌تواند بالا برده شود.

• شعاع نهایی (Maximum Radius): بیشترین فاصله افقی بین محور دوران و نقطه اتصال بار.

• زاویه آفست جیب (Jib Offset Angle): زاویه بین بوم اصلی و بازوی کمکی؛ افزایش آن معمولاً موجب کاهش ظرفیت بار می‌شود.

انواع جرثقیل

• جرثقیل متحرک (Mobile Crane): نصب‌شده بر روی چرخ یا زنجیر، مناسب برای پروژه‌های متحرک.

• جرثقیل ثابت (Stationary Crane): نصب‌شده روی پایه ثابت و بدون قابلیت جابجایی افقی.

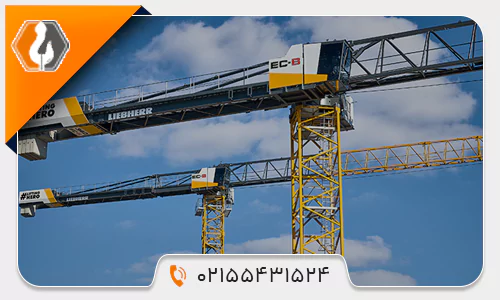

• جرثقیل برجی (Tower Crane): نوعی جرثقیل مرتفع که در پروژه‌های ساختمانی بزرگ کاربرد دارد.

• جرثقیل دروازه‌ای (Gantry Crane): مجهز به دو ستون بلند، مورد استفاده در فضاهای باز یا سالن‌های صنعتی.

بیشتر بخوانید: انواع جرثقیل صنعتی و ساختمانی

سرعت‌ها و پایداری

• سرعت هوک (Hook Speed): سرعت بالا یا پایین رفتن قلاب جرثقیل.

• سرعت سوئینگ (Swing Speed): سرعت چرخش بوم حول محور دوران.

• ساعت باز شدن بوم (Boom Extension Speed): سرعت گسترش طولی بوم تلسکوپی.

• حداکثر عکس‌العمل جک (Outrigger Reaction): بیشترین نیروی واردشده از پایه‌های جرثقیل به زمین که نقش مهمی در پایداری دارد.
