اگر به دنبال شناخت انواع جرثقیل سقفی برای انتخاب مناسب ترین گزینه جهت پروژه یا صنعت خود هستید، جای درستی آمده اید. جرثقیل های سقفی با تنوع گسترده ای در طراحی و عملکرد، برای پاسخگویی به نیازهای گوناگون صنایع تولیدی، انبارداری، ساخت و ساز و بسیاری دیگر طراحی شده اند.
از جرثقیل سقفی تک پل با ساختار ساده و کارآمد گرفته تا جرثقیل سقفی دو پل با قدرت و ظرفیت بالابری بیشتر، و همچنین جرثقیل های آویز، دروازها ی و بازویی با کاربردهای تخصصی، هر کدام ویژگی ها و مزایای منحصر به فردی دارند که در صورت شناخت دقیق، می تواند تاثیر بسزایی در بهره وری و ایمنی کار شما داشته باشد.
این مقاله، یک راهنمای جامع و تفصیلی در خصوص انواع جرثقیل سقفی و تشریح ویژگی ها، کاربرد ها، مزایا و معایب هر یک از آن ها است. ما در سیم بکسل پایتخت، به عنوان یکی از معتبرترین مراکز فروش جرثقیل سقفی در تهران، با ارائه محصولاتی با کیفیت و مطابق با استانداردهای بین المللی، آماده ایم تا شما را در انتخاب بهترین گزینه یاری کنیم.

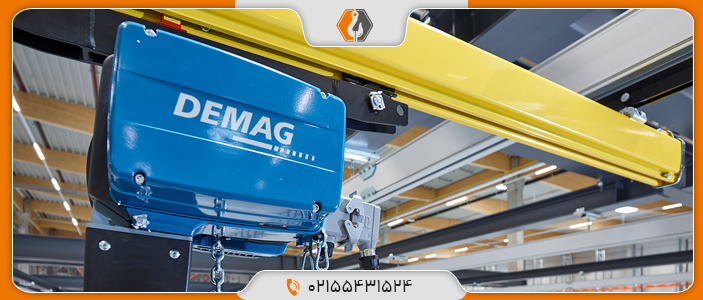

انواع جرثقیل سقفی
جرثقیل های سقفی، با توجه به تنوع کاربردها و نیازهای صنایع مختلف، در انواع گوناگونی طراحی و تولید می شوند. این تنوع نه تنها در ابعاد و ظرفیت بالابری آن ها دیده می شود، بلکه در ساختار کلی و مکانیزم عملکردشان نیز تفاوت های اساسی وجود دارد. به طور کلی، می توان جرثقیل های سقفی را بر اساس معیارهای مختلفی دسته بندی کرد که از مهم ترین آن ها می توان به موارد زیر اشاره نمود:
- تعداد پل (Girder): جرثقیل های تک پل و دو پل.
- نوع ساختار: جرثقیل های آویز (زیرسقفی) و رو سقفی.
- نوع حرکت: جرثقیل های دروازهای، نیمه دروازهای و بازویی.
- نوع کاربری: جرثقیل های عمومی، جرثقیل های سنگین، جرثقیل های خاص (ضد انفجار، مغناطیسی و غیره).
در ادامه،می توانید اطلاعات جامع و پایه ای در مورد دو دسته اصلی دسته بندی بر اساس تعداد پل و ساختار را بشناسید. پس برای کسب اطلاعات بیشتر تا انتهای مقاله همراه ما باشید.
پیشنهاد مقاله: انواع جرثقیل و کاربرد آن
انواع جرثقیل سقفی بر اساس تعداد پل

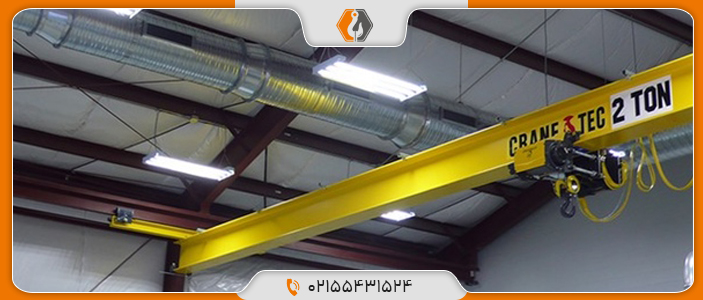

جرثقیل سقفی تک پل:
جرثقیل سقفی تک پل یکی از رایج ترین و پرکاربردترین انواع جرثقیل های سقفی است که از یک پل افقی (تیر اصلی) تشکیل شده است که در دو طرف توسط دو عدد کلگی (End Carriage) پشتیبانی می شود. این کلگی ها بر روی ریل هایی که در امتداد سقف سالن یا کارگاه نصب شده اند، حرکت می کنند و امکان جابجایی بار در طول سالن را فراهم می سازند.
مکانیزم بالابری (قلاب یا سایر ابزارآلات) بر روی یک ترولی جرثقیل نصب می شود که در طول پل اصلی حرکت کرده و امکان جابجایی بار در عرض سالن را نیز فراهم می آورد. جرثقیل های سقفی تک پل معمولاً برای جابجایی بارهای سبک تا متوسط (معمولاً تا 20 تن) و در دهانه های کوچکتر مورد استفاده قرار می گیرند.
از جمله کاربردهای رایج آن ها می توان به کارگاه های تولیدی کوچک، انبارهای کالا، تعمیرگاه ها و سالن های مونتاژ اشاره کرد. مزایای این نوع جرثقیل شامل هزینه اولیه کمتر، وزن سبک تر و نصب آسان تر نسبت به مدل های دو پل می باشد، اما در مقابل، محدودیت هایی در ظرفیت بالابری و طول دهانه دارند.
جرثقیل سقفی دو پل:
در مقابل جرثقیل سقفی تک پل، نوع جرثقیل سقفی دو پل از دو پل افقی موازی تشکیل شده است که توسط دو مجموعه کلگی در طرفین پشتیبانی می شوند. وجود دو پل، استحکام و پایداری بیشتری را برای جرثقیل فراهم می کند و امکان نصب مکانیزم بالابری با ظرفیت بالاتر و همچنین استفاده در دهانه های بزرگتر را میسر می سازد.
در این نوع جرثقیل، ترولی جرثقیل معمولاً بر روی ریل هایی که بر روی پل ها نصب شده اند، حرکت می کند. جرثقیل های سقفی دو پل برای جابجایی بارهای سنگین (معمولاً بالای 20 تن و حتی تا صدها تن) و در صنایعی که نیاز به ظرفیت و طول دهانه بیشتری دارند، کاربرد فراوانی دارند.
صنایعی مانند فولادسازی، نیروگاه ها، صنایع سنگین، کارخانجات تولید ماشین آلات بزرگ و انبارهای وسیع از جمله موارد استفاده از این نوع جرثقیل هستند. اگرچه هزینه اولیه و نصب جرثقیل سقفی دو پل بیشتر از مدل تک پل است، اما قابلیت های بالاتر آن در جابجایی بارهای سنگین و پوشش دهانه های بزرگ، آن را به گزینه ای ایده آل برای بسیاری از صنایع تبدیل کرده است.
انواع جرثقیل سقفی بر اساس ساختار
| تفاوت کلیدی | معایب | کاربردها | مزایا | ویژگیها | نام (فارسی/انگلیسی) |
|
نحوه قرارگیری و حرکت کلگیها بر روی تیر حمال (بالا)
|
– نیاز به ساختار ریلگذاری مجزا و دقیق. <br> – ارتفاع کلی بیشتری را اشغال میکند. <br> – هزینه نصب معمولاً بیشتر است. | – کارخانجات تولیدی بزرگ. <br> – صنایع سنگین (فولاد، سیمان و غیره). <br> – انبارها و سالنهای با نیاز به ظرفیت بالابری زیاد. <br> – نیروگاهها. | – استحکام و پایداری بالا. <br> – قابلیت حمل بارهای سنگینتر. <br> – امکان طراحی برای دهانههای بزرگتر. <br> – دسترسی آسانتر به اجزای جرثقیل برای تعمیر و نگهداری. | – کلگیهای جرثقیل بر روی ریلهایی که در بالای تیرهای حمال نصب شدهاند، حرکت میکنند. <br> – معمولاً از ساختار قویتری برخوردار است. | جرثقیل سقفی رو سقفی (Top Running Overhead Crane) |
|
نحوه قرارگیری و حرکت کلگیها در زیر تیر حمال (پایین)
|
– ظرفیت بالابری معمولاً محدودتر است. <br> – طول دهانه معمولاً محدودتر است. <br> – احتمال تاب خوردگی (Sway) بیشتر است. <br> – دسترسی به اجزای جرثقیل برای تعمیر و نگهداری ممکن است دشوارتر باشد. | – کارگاههای کوچک و متوسط. <br> – انبارهایی با سقف کوتاه. <br> – مکانهایی که نیاز به حداکثر استفاده از ارتفاع موجود دارند. <br> – خطوط تولید و مونتاژ. | – صرفهجویی در فضای بالاسری (Headroom). <br> – امکان استفاده از سازه موجود ساختمان برای نصب ریلها (در برخی موارد). <br> – مناسب برای ساختمانهایی با محدودیت ارتفاع. <br> – هزینه نصب در برخی موارد میتواند کمتر باشد. | – کلگیهای جرثقیل در زیر بال تیرهای حمال حرکت میکنند. <br> – از فضای زیر سقف استفاده میکند. | جرثقیل سقفی آویز (Under Running/Underslung Overhead Crane) |
کدام جرثقیل سقفی مناسب من است ؟
انتخاب بهترین جرثقیل سقفی به نیازهای خاص شما بستگی دارد. برای بارهای سبک و فضاهای محدود، جرثقیل سقفی تک پل گزینه ای اقتصادی و کارآمد است. در مقابل، برای جابجایی بارهای سنگین و پوشش دهانه های بزرگ، جرثقیل سقفی دو پل با قدرت بیشتر مناسب تر خواهد بود.
اگر با محدودیت ارتفاع مواجه هستید، جرثقیل سقفی آویز می تواند راهگشا باشد. همچنین برای فضاهای باز، جرثقیل دروازه ای و برای جابجایی موضعی، جرثقیل بازویی انتخاب های بهتری هستند. در نظر گرفتن ظرفیت مورد نیاز، ابعاد فضا، فرکانس استفاده و بودجه، کلید انتخاب صحیح است.
