اگر در زمینه لیفتینگ، جرثقیل و جابجایی بار فعالیت دارید، احتمالاً نام شگل (Shackle) را شنیدهاید. شگل یکی از مهمترین اتصالات باربرداری است که برای اتصال سیم بکسل، زنجیر، اسلینگ و قلاب به بار یا تجهیزات لیفتینگ مورد استفاده قرار میگیرد. این قطعه فلزی در انواع مختلفی مانند شگل U شکل، شگل D شکل و شگل پیچ و مهرهای تولید میشود و نقش مهمی در ایمنی عملیات جابجایی بار دارد.
در این مقاله از وبلاگ سیم بکسل پایتخت، به صورت جامع به این میپردازیم که شگل چیست؟ کاربرد انواع آن در کدام زمینهها به کار می آید؛ تا به شما عزیزان کمک کنیم که نوع متناسب با کاربرد و پروژه خودتان را انتخاب کرده و خریداری کنید. تا انتهای مقاله با ما همراه باشید.
شگل چیست؟
شگل (Shackle) یک اتصال فلزی باربرداری است که برای اتصال سیم بکسل، زنجیر، قلاب و اسلینگ به بار یا تجهیزات لیفتینگ استفاده میشود. این قطعه معمولاً از فولاد آلیاژی ساخته شده و در انواع U شکل، D شکل و پیچ و مهرهای تولید میشود تا ایمنی و استحکام لازم در جابجایی بار را فراهم کند.
در واقع شگل قطعهای فلزی ساده به نظر میرسد اما نقش بسیار کلیدی در جابجایی اجسام، تامین ایمنی عملیات بلند کردن و جابجایی اجسام از سبک تا سنگین را ایفا میکند. در صورتیکه شگل کم کیفیت یا بی کیفیت باشد، ممکن است در هنگام جابجایی شکسته شده و بار از جرثقیل یا لیفتینگ جدا شود؛ که این منجر به ایجاد خطر در سیستم لیفتینگ شود و خسارتهای مالی یا جانی وارد کند. پس بسیار حائز اهمیت است که این محصول را از کجا تهیه کنید و فروشنده در ارائه محصولات با کیفیت، در بین مشتریان خود، شناخته شده و دارای اعتبار باشد.
کاربردهای شگل عبارتند از:
- اتصال جرثقیل به بار
- اتصال سیم بکسل به بار
- اتصال زنجیر یا تسمه لیفتینگ

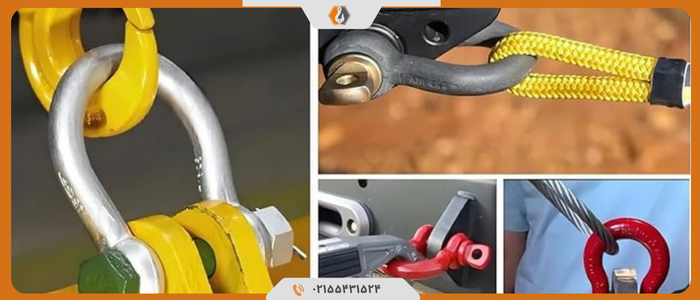

انواع شگل بر اساس کاربرد جرثقیل و لیفتینگ
بعد از یک تعریف کوتاه از شگل و تعریف اینکه شگل چیست، انواع آن را با هم یاد بگیریم. طراحی و مدل انواع شگل بسته به نوع کاربرد و نحوه اتصال آنها به سیم بکسل، زنجیر یا انواع لیفتینگ متفاوت است. همچنین هر شکل از این محصول در ظرفیت باربری و نوع اتصال با انواع دیگر متفاوت است. در ادامه رایجترین انواع شگل را بررسی میکنیم:
شگل تناژ دار
شگل تناژ دار، همانطور که از نام آن پیداست، برای حمل و جابجایی بارهای سنگین و حجیم طراحی شده و به همین دلیل از جنس فولاد مرغوب آلیاژی یا فولاد گالوانیزه ساخته میشود تا از استحکام کافی برخوردار باشد.
شگل تناژدار برای جابهجایی بارهای سنگین و حجیم طراحی شده و معمولاً از فولاد آلیاژی با مقاومت بالا ساخته میشود. روی بدنه این شگل، ظرفیت بار مجاز یا WLL (Working Load Limit) بر حسب تن حک میشود.
این نوع شگل در جرثقیلها، بنادر، صنایع نفت و گاز و سازههای سنگین کاربرد دارد.
برای مشاهده مشخصات فنی و خرید شگل تناژدار میتوانید به صفحه محصول مراجعه کنید.
شگل تناژ دار پیچ مهرهای
در این شگل تناژدار پیچ مهرهای، پین شگل با پیچ و مهره در محل اتصال قفل میشود که این از لرزش و حرکتهای مداوم بار، در هنگام جابجایی و حمل و نقل، جلوگیری میکند. بی شک مدل پیچ مهرهای از ایمنی بالاتری برخوردار است و برای استفاده طولانی مدت یا پروژههایی که نیاز به اتصال دائمی دارند، گزینه مناسبی محسوب میشود.
از این مدل شگل در صنایع نفت و گاز، سازههای معلق، سکوهای دریایی و تجهیزات حساس استفاده میشود. در صفحه محصول شگل پیج مهرهای، میتوانید این جزئیات بیشتر این محصول را ببینید که در خط پایین لینک شده است. لازم به توضیح است که به دلیل نوسانات قیمت، برای گرفتن قیمت شگل تناژدار پیچ و مهره ای، میتوانید با شمارههای تماس درج شده در سایت تماس حاصل کنید. کارشناسان فروش ما برای مشاوره خرید و دادن قیمت روز محصولات، آماده پاسخگویی شما عزیزان هستند.
شگل ساده یا شگل میخی شکل D
شگل ساده که به دلیل طراحی آن به این محصول شگل D هم گفته میشود، طراحی سادهتری نسبت به انواع دیگر دارد. این محصول برای حمل و نقل و جابجایی بارهای سبک تا نیمهسنگین کاربرد داشته و مورد استفاده قرار میگیرد. اتصال در این مدل با استفاده از یک پین یا میخ انجام میشود.
این نوع شگل در کارگاههای ساختمانی، پروژههای موقتی، یا کاربردهای عمومی بسیار پرمصرف است. برای خرید شگل ساده کلیک کنید.
شگل نعل اسبی (شگل نعلی) چیست؟
شگل نعل اسبی که با نام شگل نعلی نیز شناخته میشود، دهانه بازتری نسبت به شگل D شکل دارد. این ویژگی باعث میشود بتوان چند سیم بکسل یا اسلینگ را بهصورت همزمان به آن متصل کرد.
به دلیل همین طراحی، شگل نعلی معمولاً در دسته شگلهای سنگین و جرثقیلی قرار میگیرد و در باربرداریهای سنگین کاربرد فراوانی دارد.
شگل سیم بکسل چیست؟

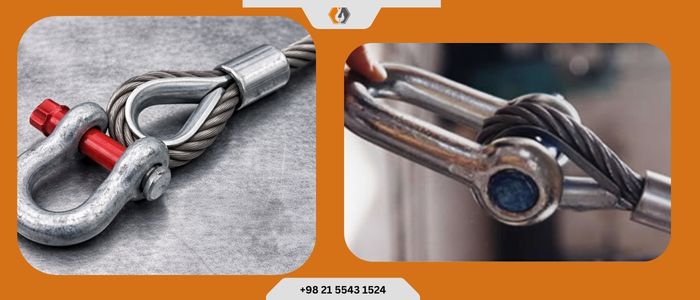

اگر بخواهیم تعریفی ساده اما ملموس و متفاوت داشته باشیم و بگویم شگل سیم بکسل چیست؟ بهترین تعریف این است که شگل سیم بکسل برای اتصال مستقیم سیم بکسل به بار، قلاب جرثقیل یا زنجیر استفاده میشود.
انتخاب شگل سیم بکسل مناسب باید متناسب با قطر سیم بکسل و وزن بار باشد تا از آسیبدیدگی یا لهشدگی سیم بکسل جلوگیری شود. شگل سیم بکسل از انواع شگل تناژ دار و سنگین انتخاب شده تا تحمل وزن بار سنگین داشته باشد. توجه داشته باشید که جنس شگل در دوام و طول عمر آن بسیار حائز اهمیت است.
شگل جرثقیل سقفی
در جرثقیلهای سقفی به دلیل حرکت مداوم و لرزش، استفاده از شگلهای ایمنتر اهمیت بیشتری دارد. معمولاً شگل تناژدار یا شگل پیچ و مهرهای بهترین انتخاب برای این نوع جرثقیلها هستند، زیرا احتمال باز شدن ناگهانی اتصال را به حداقل میرسانند.
نحوه بستن بار جرثقیل با شگل
برای افزایش ایمنی در عملیات لیفتینگ، رعایت اصول زیر ضروری است:
- بررسی وزن بار و انتخاب شگل با ظرفیت مناسب
- اطمینان از سالم بودن بدنه و پین شگل
- قرار دادن شگل در راستای نیروی کشش
- جلوگیری از بارگذاری جانبی
- قفل کامل پین یا پیچ و مهره قبل از بلند کردن بار
رعایت این نکات در استفاده از انواع شگل جرثقیل از بروز حوادث جلوگیری میکند.
جدول مقایسه شگلها
| نوع شگل | نوع اتصال | ظرفیت بار مجاز (WLL) | کاربرد اصلی | مزیت کلیدی |
| شگل تناژ دار | پین یا میخ | ۱ تا ۵۵ تن | بارهای سنگین، بنادر، جرثقیلها | تحمل بار بالا و دوام زیاد |
| شگل تناژ دار پیچ مهرهای | پیچ و مهره | ۱ تا ۱۲۰ تن | پروژههای حساس و دائمی | ایمنی بیشتر، ضد لرزش |
| شگل ساده D شکل | میخ یا پین | ۰.۵ تا ۶ تن | کارهای سبک و موقت | اقتصادی و پرکاربرد |

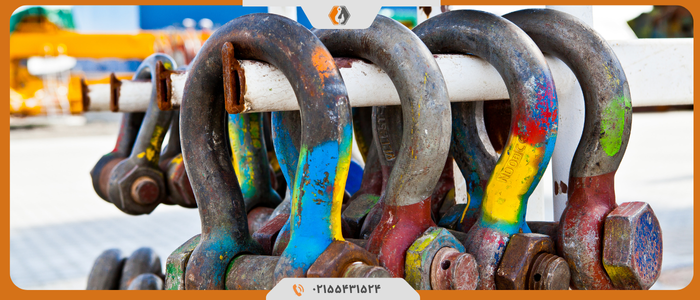

کاربرد شگل در صنایع مختلف
همانطور که بالاتر اشاره کردیم، انواع شگل که از اتصالات باربرداری است، به دلیل طراحی ساده و در عین حال کاربردی، در صنایع حمل و نقل و جابهجایی و لیفتینگ بار کاربرد دارند. در ادامه برخی از کاربردهای مهم آن را مرور میکنیم:
- صنایع ساختمانی: برای اتصال اجزای فلزی و سیم بکسل در سازهها
- نفت و گاز: استفاده در خطوط حفاری، سکوهای دریایی و تجهیزات سنگین
- حملونقل دریایی: بارگیری کشتیها، کانتینرها و بارهای حجیم
- کارگاههای صنعتی: نصب موقت یا دائم تجهیزات و ماشینآلات
- معادن: جابهجایی بار در محیطهای سخت و خورنده
نکات مهم در انتخاب شگل مناسب
در هنگام خرید شگل مناسب، بدیهی است که شما باید نوع کاربری و وزن بارتان را دانسته و در نظر داشته باشید. در واقع خرید این محصول نیازمند به بررسی چند پارامتر کلیدی است که در ادامه به آن اشاره کردیم:
- ظرفیت بار: همیشه باید بالاتر از وزن واقعی بار در نظر بگیرید.
- نوع اتصال: شگلهای پیچ مهرهای ایمنترند، ولی نصب آنها زمانبرتر است.
- شرایط محیطی: حتما در محیطهای مرطوب یا خورنده از شگل گالوانیزه یا فولاد ضد زنگ استفاده کنید.
- استاندارد: حتما شگلی تهیه کنید که دارای استانداردهای بینالمللی باشد مانند CE ، ISO یا EN
اگر در انتخاب شگل تردید متناسب با نیازتان تردید داشتید، با کارشناسان ما با شماره های ۰۲۱-۵۵۴۲۵۲۲۸ و ۰۲۱-۵۵۴۲۵۲۲۹ تماس بگیرید. ما در سیم بکسل پایتخت پاسخگوی شما عزیزان هستیم. همچنین در صورت تمایل به بازدید حضوری از محصولات، میتوانید به آدرس ما در تهران، خیابان قزوین – روبروی پارک رازی – جنب بانک سپه – پلاک ۳۴۳ مراجعه نمایید.
از کجا شگل بخریم؟ معرفی سیم بکسل پایتخت
اگر به دنبال خرید مطمئن و تخصصی انواع شگل صنعتی هستید، مجموعه سیم بکسل پایتخت یکی از مراکز معتبر و باسابقه در این زمینه است. ما انواع شگل تناژ دار، شگل پیچ مهرهای و شگل ساده را با بهترین کیفیت و از فولاد مرغوب، در سایزها و برندهای مختلف موجود داریم و به سراسر ایران ارسال میکنیم.
اطلاعات تماس:
- آدرس: تهران، میدان قزوین
- تلفن ثابت: ۰۲۱-۵۵۴۲۵۲۲۸
- همراه: ۰۹۱۲۱۳۱۸۲۶۴ – ۰۹۱۲۱۳۱۵۸۴۹
ما در سیم بکسل پایتخت، علاوه بر فروش محصولات، مشاوره تخصصی رایگان نیز ارائه میدهیم تا با آگاهی کامل خرید کنید.
جمعبندی
شگل، یکی از کلیدیترین تجهیزات اتصال در سیستمهای لیفتینگ و جابهجایی بار است. شناخت انواع شگل و کاربرد هرکدام، نهتنها به افزایش ایمنی کمک میکند، بلکه باعث بهرهوری بیشتر در پروژههای شما میشود. در این مقاله انواع شگل و کاربرد هر کدام را شناختیم. امیدواریم بتوانید بهترین گزینه را برای نوع کاربری و پروژهتان خریداری کرده و استفاده نمایید.
