قلاب جرثقیل چیست

قلاب جرثقیل یکی از اتصالات کلیدی در جرثقیل است که به انتهای زنجیر یا سیم بکسل وصل شده و وظیفه جابه‌جایی و بلند کردن بار را به‌عهده دارد. انواع قلاب برای انواع جرثقیل طراحی و تولید شده و در برندها و کیفیت متنوع موجود هستند.

در دنیای صنعت و ساخت وساز، جابجایی اجسام سنگین همواره یک چالش بوده است. جرثقیل ها با مکانیزم های قدرتمند خود، ماشین آلات قدرتمندی برای لیفتینگ هستند. در این مقاله از سیم بکسل پایتخت، به بررسی جامع این قطعه حیاتی، یعنی قلاب جرثقیل چیست و انواع قلاب جرثقیل می پردازیم.مجموعه سیم بکسل پایتخت، با ارائه انواع جرثقیل سقفی در تهران و تجهیزات جانبی آن ها، آماده تامین نیاز صنایع مختلف می  باشد. شما می توانید برای تهیه انواع قلاب جرثقیل و سایر تجهیزات مرتبط، از جمله انواع جرثقیل سقفی در تهران، با ما با شماره 09121318264 در ارتباط باشید.

قلاب جرثقیل چیست؟

قلاب جرثقیل قطعه‌ای فلزی و معمولاً خمیده است که در انتهای سیم‌بکسل، زنجیر یا اسلینگ قرار می‌گیرد و وظیفه اتصال ایمن بار به جرثقیل را بر عهده دارد. این قطعه رابط اصلی بین سیستم بالابری و بار است و باید بتواند وزن بار و نیروهای دینامیکی حین جابجایی را بدون تغییر شکل یا شکستگی تحمل کند.

جنس قلاب‌ها معمولاً فولاد آلیاژی یا کربن استیل با کیفیت بالاست که پس از عملیات حرارتی و تست‌های استاندارد (مانند تست سختی برینل) وارد بازار می‌شود تا در برابر فشار، خستگی فلز و شرایط سخت کاری مقاوم باشد.

اجزای قلاب جرثقیل

• بدنه (Body/Shank): بخش اصلی و باربر قلاب که معمولاً به شکل J یا خمیده ساخته می‌شود و باید در برابر نیروهای کششی مقاوم باشد.
• دهانه (Opening): قسمت باز قلاب که بار یا اتصال (اسلینگ، زنجیر) در آن قرار می‌گیرد.
• زبانه یا شیطانک (Safety Latch): قطعه‌ای فنری که از خارج شدن ناخواسته بار از داخل قلاب جلوگیری می‌کند؛ حضور آن برای ایمنی کار حیاتی است.
• پین (Pin): در مدل‌های پین‌دار، قطعه‌ای است که دهانه قلاب را قفل می‌کند و امنیت بیشتری نسبت به زبانه ساده فراهم می‌کند.
• حلقه یا چشم (Eye): در برخی مدل‌ها به‌جای دهانه باز، یک حلقه برای اتصال مستقیم و دائمی به سیم‌بکسل یا زنجیر تعبیه شده است.
• بلبرینگ چرخشی: در قلاب‌های گردان، یاتاقانی داخل بدنه قرار دارد که چرخش آزادانه ۳۶۰ درجه را ممکن می‌کند.

انواع قلاب جرثقیل

انتخاب نوع قلاب مناسب به نوع بار، نحوه اتصال (سیم‌بکسل یا زنجیر) و نیاز به چرخش یا ثابت ماندن بار بستگی دارد. در ادامه پرکاربردترین انواع قلاب جرثقیل که در فروشگاه سیم بکسل پایتخت موجود است را بررسی می‌کنیم.

قلاب اس (S Hook) چیست؟

قلاب اس یکی از پرکاربردترین اتصالات صنعت لیفتینگ است که به دلیل شباهت ظاهری به حرف S این نام را گرفته. کاربرد اصلی آن در ساخت اسلینگ سیم‌بکسل و زنجیر، و همچنین اتصال به قلاب قرقره جرثقیل‌هاست. این قلاب معمولاً یک سر آن به‌صورت چشمی (ثابت) و سر دیگر آن باز و آماده اتصال به بار یا حلقه دیگر است.

قلاب اس معمولاً در طیف تناژی گسترده (از حدود ۱ تا بیش از ۵۰ تن، بسته به سایز) تولید می‌شود و به همین دلیل هم در جرثقیل‌های سقفی سبک و هم در تجهیزات بالابری سنگین‌تر کاربرد دارد.

قلاب اس پین‌دار — چه زمانی به پین ایمنی نیاز دارید؟

قلاب اس پین‌دار نسخه‌ای امن‌تر از قلاب اس ساده است؛ در این مدل، دهانه قلاب به‌جای باز ماندن یا تکیه بر زبانه فنری، توسط یک پین فلزی قفل می‌شود. این ویژگی احتمال باز شدن ناخواسته قلاب زیر بار یا در اثر ارتعاش را به‌شدت کاهش می‌دهد.

استفاده از قلاب اس پین‌دار در مواردی توصیه می‌شود که بار در ارتفاع بالا جابجا می‌شود، نوسان یا لرزش وجود دارد، یا استاندارد کارگاه ایمنی مضاعف را الزامی کرده است.

قلاب اس گردان (هرزگرد) — کاربرد در چرخش بار

قلاب اس گردان یا هرزگرد (Swivel Hook) دارای یک بلبرینگ یا یاتاقان داخلی است که امکان چرخش کامل ۳۶۰ درجه بار را بدون پیچ‌خوردگی سیم‌بکسل یا زنجیر فراهم می‌کند. این ویژگی هنگام جابجایی بارهایی که نیاز به تنظیم زاویه یا چرخش دارند، مانند حمل قطعات صنعتی یا کویل‌ها، بسیار کاربردی است.

قلاب اس گردان معمولاً در ظرفیت‌های ۱ تا ۱۱ تن عرضه می‌شود و در اسلینگ سیم‌بکسل، زنجیر و قلاب قرقره جرثقیل‌های سقفی و کارگاهی استفاده می‌شود.

قلاب دانه‌گیر ساده

قلاب دانه‌گیر یکی دیگر از اتصالات پرکاربرد باربرداری است که مخصوص کار با زنجیر طراحی شده. شکل خاص دهانه این قلاب به‌گونه‌ای است که می‌تواند حلقه‌های زنجیر را در خود بگیرد و بدون نیاز به قطعه اضافه، طول مؤثر زنجیر را کوتاه یا تنظیم کند.

این ویژگی که باید قبل از خرید قلاب دانه‌گیر ساده را برای عملیاتی که نیاز به تنظیم سریع طول زنجیر بار دارند، مانند بالانس کردن بارهای نامتقارن، بسیار مناسب می‌سازد.

قلاب شاخدار

قلاب شاخدار به دلیل شکل ظاهری خمیده و پهن‌تر خود (شبیه شاخ) برای بارهایی طراحی شده که نیاز به سطح تماس بیشتر یا جاگیری مطمئن‌تر دارند. این نوع قلاب دانه گیر شاخدار معمولاً دهانه بازتر و استحکام بالاتری نسبت به قلاب‌های سبک‌تر دارد و در جابجایی بارهای نامنظم یا حجیم که با قلاب‌های معمولی به‌سختی مهار می‌شوند، کاربرد دارد.

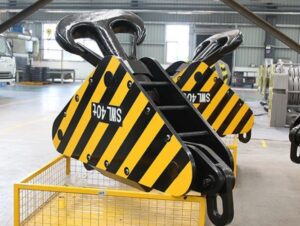

قلاب جرثقیل تکی یا دوبل

این دسته بندی بر اساس تعداد شاخه های قلاب انجام می شود. قلاب جرثقیل تکی، همانطور که از نامش پیداست، دارای یک شاخه است و برای بلند کردن بارهای معمولی و متمرکز استفاده می شود. طراحی ساده و کاربردی این نوع قلاب، آن را به گزینه ای رایج در بسیاری از صنایع تبدیل کرده است.

در مقابل، قلاب جرثقیل دوبل دارای دو شاخه است که امکان بلند کردن همزمان دو بار یا بارهایی با شکل نامتقارن را فراهم می کند. این نوع قلاب، تعادل بیشتری را در هنگام جابجایی بار ایجاد می کند و برای بارهایی که نیاز به توزیع وزن دارند، مناسب است.

در نظر داشته باشید که نوع اول برای بلند کردن وزن 75 تنی بدون به خطر انداختن تعادل تجهیزات و سنگ ریزه ایده آل است. در حالی که دومی مزایای کنترلی برتری را ارائه می دهد و آنها را برای بارهای سنگین تر از 75 تن مناسب می کند.

قلاب چشمی جرثقیل

قلاب گردان و اس پین دار و ساده در بازار به عنوان قلاب چشمی جرثقیل شناخته می شود. این قلاب ها، با داشتن یک حلقه یا چشم در انتهای خود، امکان اتصال آسان به انواع اسلینگ ها، زنجیرها و سایر تجهیزات بالابری را فراهم می سازد. این نوع قلاب، انعطاف پذیری بالایی را در جابجایی انواع مختلف بارها فراهم می کند و برای بارهایی که امکان اتصال مستقیم قلاب به آن ها وجود ندارد، مانند لوله ها یا قطعات با شکل خاص، بسیار مناسب است.

بیشتر بخوانید : جرثقیل سقفی چیست ؟

قلاب جرثقیل درام یا بشکه ای

قلاب جرثقیل درام یا بشکه ای، برای بلند کردن و جابجایی درام ها و بشکه ها طراحی شده است. این نوع قلاب، با داشتن یک سطح منحنی و مطابق با شکل بشکه، از لیز خوردن و افتادن بار جلوگیری می کند.

قلاب های درام معمولاً دارای مکانیزم قفل شونده ای هستند که ایمنی بیشتری را در هنگام جابجایی بار فراهم می کنند. این نوع قلاب در صنایع شیمیایی، نفت و گاز و سایر صنایعی که با بشکه ها و درام ها سر و کار دارند، کاربرد فراوانی دارد.

مقایسه قلاب اس، اس پین‌دار، اس گردان و دانه‌گیر ساده

نوع قلاب	ویژگی اصلی	مناسب برای
قلاب اس	ساده، اقتصادی، اتصال سریع	کاربرد عمومی سیم‌بکسل و زنجیر
قلاب اس پین‌دار	قفل ایمنی با پین	بارهای در ارتفاع، محیط با لرزش
قلاب اس گردان	چرخش ۳۶۰ درجه با بلبرینگ	بارهایی که نیاز به تنظیم زاویه دارند
قلاب دانه‌گیر ساده	تنظیم طول زنجیر	بالانس بار و کار مستقیم با زنجیر
قلاب شاخدار	دهانه باز و استحکام بالا	بارهای نامنظم و حجیم

این قلاب‌ها در چه تجهیزاتی کاربرد دارند؟

قلاب‌های اس، اس پین‌دار، اس گردان، دانه‌گیر و شاخدار در طیف گسترده‌ای از تجهیزات بالابری استفاده می‌شوند:

• جرثقیل‌های سقفی (برقی و دستی) در کارخانه‌ها و انبارها
• جرثقیل‌های کارگاهی و دروازه‌ای
• ست‌های اسلینگ سیم‌بکسل و زنجیر
• وینچ‌ها و پولیفت/تیرفور در عملیات کشش و جابجایی بار

معیارهای انتخاب قلاب مناسب

پیش از خرید قلاب جرثقیل، به این موارد توجه کنید:

• ظرفیت باربری: همیشه باید متناسب یا بیشتر از حداکثر وزن باری باشد که قرار است جابجا شود؛ ظرفیت مجاز روی بدنه قلاب حک می‌شود.
• جنس و استاندارد: فولاد آلیاژی یا کربن استیل با گواهی استاندارد (مانند CE) تضمین‌کننده کیفیت و ایمنی قلاب است.
• نوع اتصال مورد نیاز: بسته به اینکه با سیم‌بکسل، زنجیر یا شگل کار می‌کنید، مدل مناسب (چشمی، پین‌دار یا گردان) را انتخاب کنید.
• محیط کاری: در محیط‌های با رطوبت، مواد شیمیایی خورنده یا دمای بالا، از قلاب‌های گالوانیزه یا مقاوم‌سازی‌شده استفاده کنید.

مقایسه قلاب اس، اس پین‌دار، اس گردان و دانه‌گیر ساده

نوع قلاب	ویژگی اصلی	مناسب برای
قلاب اس	ساده، اقتصادی، اتصال سریع	کاربرد عمومی سیم‌بکسل و زنجیر
قلاب اس پین‌دار	قفل ایمنی با پین	بارهای در ارتفاع، محیط با لرزش
قلاب اس گردان	چرخش ۳۶۰ درجه با بلبرینگ	بارهایی که نیاز به تنظیم زاویه دارند
قلاب دانه‌گیر ساده	تنظیم طول زنجیر	بالانس بار و کار مستقیم با زنجیر
قلاب شاخدار	دهانه باز و استحکام بالا	بارهای نامنظم و حجیم

این قلاب‌ها در چه تجهیزاتی کاربرد دارند؟

قلاب‌های اس، اس پین‌دار، اس گردان، دانه‌گیر و شاخدار در طیف گسترده‌ای از تجهیزات بالابری استفاده می‌شوند:

• جرثقیل‌های سقفی (برقی و دستی) در کارخانه‌ها و انبارها
• جرثقیل‌های کارگاهی و دروازه‌ای
• ست‌های اسلینگ سیم‌بکسل و زنجیر
• وینچ‌ها و پولیفت/تیرفور در عملیات کشش و جابجایی بار

معیارهای انتخاب قلاب مناسب

پیش از خرید قلاب جرثقیل، به این موارد توجه کنید:

• ظرفیت باربری: همیشه باید متناسب یا بیشتر از حداکثر وزن باری باشد که قرار است جابجا شود؛ ظرفیت مجاز روی بدنه قلاب حک می‌شود.
• جنس و استاندارد: فولاد آلیاژی یا کربن استیل با گواهی استاندارد (مانند CE) تضمین‌کننده کیفیت و ایمنی قلاب است.
• نوع اتصال مورد نیاز: بسته به اینکه با سیم‌بکسل، زنجیر یا شگل کار می‌کنید، مدل مناسب (چشمی، پین‌دار یا گردان) را انتخاب کنید.
• محیط کاری: در محیط‌های با رطوبت، مواد شیمیایی خورنده یا دمای بالا، از قلاب‌های گالوانیزه یا مقاوم‌سازی‌شده استفاده کنید.

در صنایع مختلف از چه قلابی استفاده می شود؟

اجزا قلاب جرثقیل

1. بدنه (Body/Shank): بخش اصلی و محکم قلاب است که وظیفه تحمل وزن بار را بر عهده دارد. شکل آن معمولاً خمیده (مانند حرف J یا C) است. بدنه باید از جنس فولاد آلیاژی مقاوم و با کیفیت بالا ساخته شده باشد تا در برابر نیروهای کششی و فشاری مقاومت کند.
2. دهانه (Opening/Hook Opening): قسمت باز قلاب است که بار به آن متصل می شود. اندازه دهانه باید متناسب با اندازه بار و تجهیزات اتصال (مانند اسلینگ یا زنجیر) باشد.
3. زبانه (Latch/Safety Latch): یک قطعه کوچک است که در دهانه قلاب قرار می گیرد و از جدا شدن ناگهانی بار از قلاب جلوگیری می کند. زبانه معمولاً به صورت فنری عمل می کند و پس از قرار گرفتن بار در قلاب، به طور خودکار بسته می شود. وجود زبانه برای ایمنی بسیار حیاتی است.
4. پین (Pin): قطعه ای است که زبانه را به بدنه قلاب متصل می کند. پین باید از جنس مقاوم و با کیفیت باشد و به درستی در جای خود محکم شده باشد.
5. قرقره (Sheave/Pulley): در برخی از قلاب های جرثقیل، به خصوص قلاب هایی که برای بلند کردن بارهای سنگین تر استفاده می شوند، یک یا چند قرقره وجود دارد. قرقره ها به افزایش نیروی بالابری کمک می کنند و باعث کاهش فشار بر روی سیم بکسل می شوند.
6. چشم (Eye): در برخی از قلاب ها، به جای دهانه مستقیم، یک حلقه یا چشم وجود دارد. این چشم برای اتصال اسلینگ ها، زنجیرها یا سایر تجهیزات بالابری استفاده می شود. قلاب های چشمی انعطاف پذیری بیشتری در اتصال به انواع بارها دارند.

نکات استفاده از قلاب جرثقیل

یکی از نکات کلیدی، تطابق ظرفیت باربری قلاب با وزن بار است. هرگز نباید باری سنگین تر از ظرفیت مجاز قلاب بلند شود، زیرا این امر می تواند منجر به شکستگی قلاب، سقوط بار و خسارات جبران ناپذیر شود. همچنین، بازرسی دوره ای قلاب قبل از هر بار استفاده ضروری است.

این بازرسی شامل بررسی بدنه قلاب برای وجود هرگونه ترک، خوردگی، تغییر شکل یا ساییدگی، بررسی وضعیت زبانه و اطمینان از عملکرد صحیح آن و بررسی پین ها و اتصالات است. در صورت مشاهده هرگونه نقص، قلاب باید بلافاصله از سرویس خارج شده و تعمیر یا تعویض شود.

علاوه بر این، نحوه اتصال بار به قلاب نیز بسیار مهم است. بار باید به گونه ای به قلاب متصل شود که تعادل آن حفظ شده و از چرخش یا لغزش آن جلوگیری شود. استفاده از تجهیزات اتصال مناسب مانند اسلینگ ها، زنجیرها و شگل ها که با ظرفیت باربری قلاب همخوانی داشته باشند، ضروری است.

همچنین علاوه بر موارد ذکر شده، توجه به محیط کار و شرایط عملیاتی نیز در استفاده ایمن از قلاب جرثقیل حائز اهمیت است. در محیط های با دمای بالا یا پایین، مواد شیمیایی خورنده یا شرایط جوی نامساعد، باید از قلاب های مخصوص با مقاومت مناسب استفاده شود.

حتما در نظر داشته باشید که آموزش صحیح اپراتورها در مورد نحوه استفاده صحیح از قلاب جرثقیل، بازرسی های دوره ای و نکات ایمنی ضروری است. اپراتورها باید با انواع قلاب ها، ظرفیت باربری آن ها، نحوه اتصال بار و روش های بازرسی آشنا باشند. برای پروژه هایی که نیاز به جابجایی بارهای سبک تر و در محیط های محدودتر دارند، می توانید از جرثقیل دستی استفاده کنید.

برای خرید بهترین جرثقیل دستی در تهران می توانید هماکنون با تماس با شماره 09121318264 اقدام کنید و سفارش خود را ثبت کنید.توجه کنید که رعایت این نکات ساده اما حیاتی می تواند به طور چشمگیری از بروز حوادث جلوگیری کرده و ایمنی محیط کار را تضمین کند.
